PROYECTO UNIDADES BASICAS DE SANEAMIENTO - PROCESO CONSTRUCTIVO

Las unidades básicas de saneamiento son elementos esenciales para garantizar el acceso a servicios básicos de saneamiento e higiene a la población. Estas unidades se refieren a instalaciones y servicios que aseguran el suministro de agua potable y la eliminación segura de excreta y aguas residuales, incluyendo:

1. Fuentes de agua potable, como pozos, manantiales, sistemas de distribución de agua potable, entre otros.

2. Sistemas de eliminación de excreta, que incluyen letrinas, retretes, baños y sistemas de alcantarillado.
3. Sistemas de gestión de aguas residuales, como plantas de tratamiento de aguas residuales, sistemas de drenaje pluvial, entre otros.
4. Instalaciones para el lavado de manos, como lavabos y estaciones de lavado de manos.

Tener acceso a estas unidades básicas de saneamiento es fundamental para prevenir la propagación de enfermedades infecciosas y mejorar la calidad de vida de las personas.



PROCESO CONSTRUCTIVO

1. TRABAJOS PRELIMINARES

Consiste en la limpieza manual del terreno, Trazo nivelación y replanteo

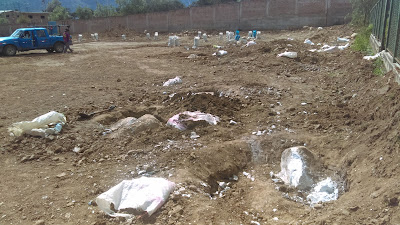

2. MOVIMIENTO DE TIERRAS

Consiste en la excavación de terreno, refine, nivelación, compactación

3. CONCRETO SIMPLE

Consiste en la colocación de concreto en cimiento corrido, sobre cimiento

4. CONCRETO ARMADO

Consiste en la colocación de concreto en columnas, Vigas este proceso se realiza después del asentado de los ladrillos.

5. MUROS

Consiste en asentado de ladrillos KK 18 Huecos Industrial de soga caravista

6. REVOQUES Y ENLUCIDOS

Consiste en tarrajeo interior con impermeabilizante 1:2 E=1.5 cm ademas del tarrajeo exterior y contrazocalos

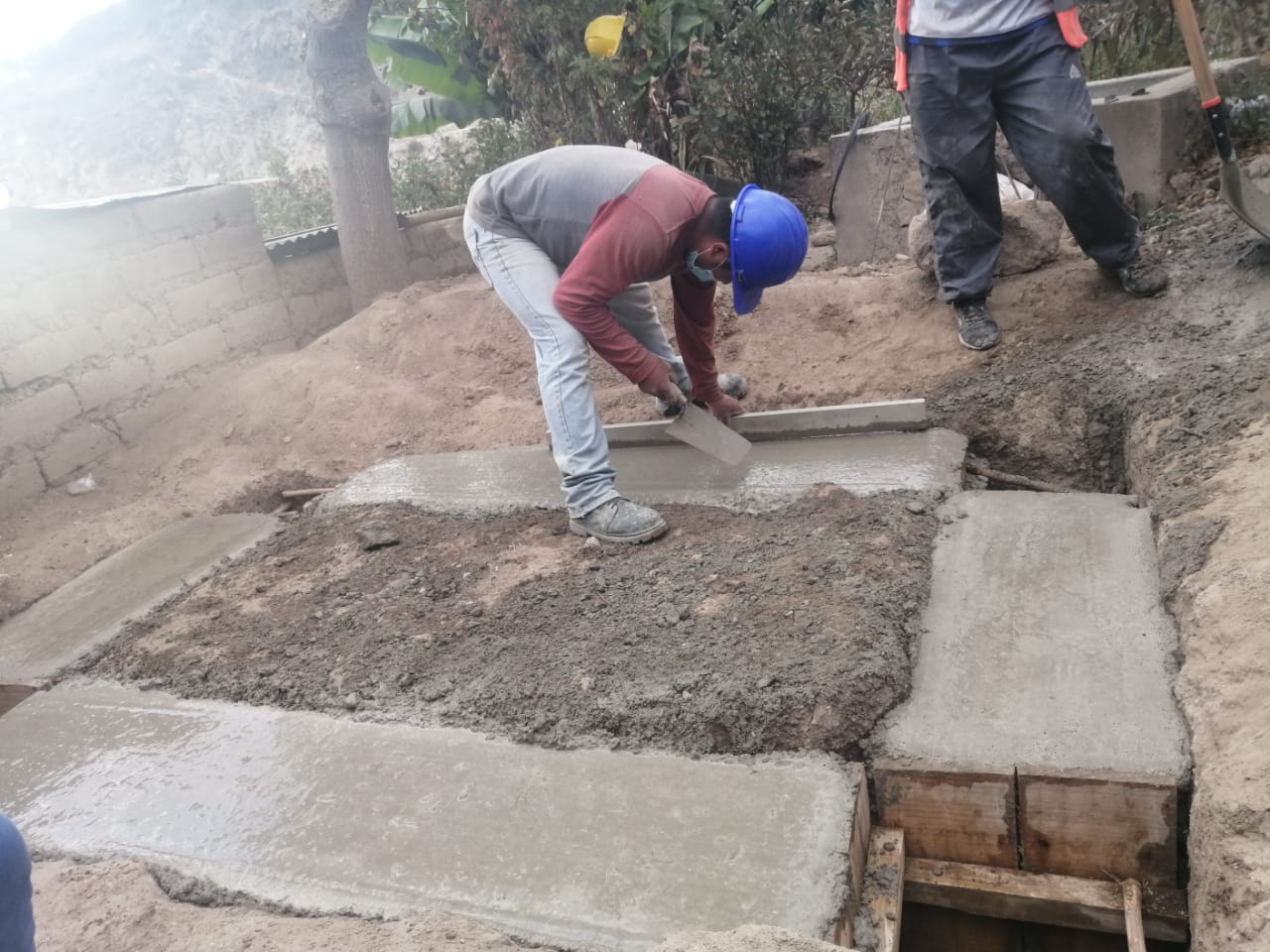

7. PISOS

Consiste en el vaceado de concreto simple en el piso es decir en el interior de UBS y la vereda

8. PINTURA

Consiste en aplicación de la pintura en las columnas donde se realizo el tarrajeo primero se realizo el empastado luego se paso a aplicar la pintura en este caso colo blanco a dos manos

9. COBERTURA

Consiste en la colocación de vigas de madera de 2"x3"x10´ y correas de madera de 2"x2"x8" y cobertura con tachalit

10. CARPINTERÍA DE MADERA

Consiste en la colocación de ventana de madera con malla mosquitera

11. CARPINTERÍA DE METÁLICA

Consiste en la colocación de la puerta que es de metal

12. INSTALACIONES SANITARIAS

Consiste en la instalación de tuberías PVC para inodoro, lavatorio, ducha, lavadero, ademas de la válvula de compuerta, caja de madera para la válvula

Sistema de desagüe, salida para desagüe de 2", 4" y de ventilación y accesorios como inodoro, lavatorio y ducha

13. INSTALACIONES ELÉCTRICAS

Consiste en la instalación del fluido eléctrico en el interior del UBS la instalación es de interruptor, toma corriente, cuchilla etc

14. BIODIGESTOR

Consiste en la colocacion del biodigestor la funcion del Biodigestor es un dispositivo que se utiliza para la digestión anaerobia de materia orgánica, como desechos de alimentos, estiércol y residuos vegetales, con el fin de producir biogás y biofertilizante.

El biogás producido en el biodigestor es una mezcla de gases, principalmente metano y dióxido de carbono, que puede ser utilizado como combustible para cocinar, generar electricidad o como combustible para vehículos. El biofertilizante producido en el biodigestor es un abono orgánico rico en nutrientes que se puede utilizar para fertilizar cultivos.

En resumen, los biodigestores son una herramienta valiosa para la gestión de residuos orgánicos y la producción de energía renovable y fertilizantes orgánicos.

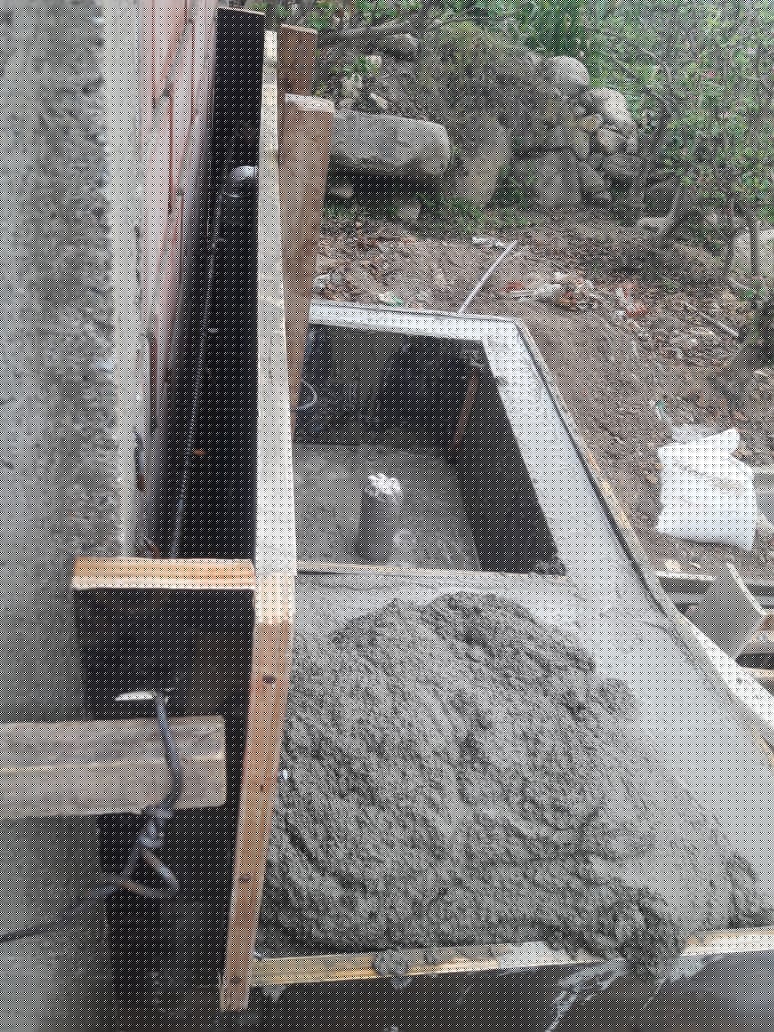

15. CAJA DE REGISTRO

Consiste en el encofrado y llenado de concreto simple en la caja de registro es un elemento utilizado en instalaciones sanitarias y de alcantarillado para facilitar el acceso a las tuberías y permitir su inspección, mantenimiento y limpieza.



14. CAJA DE ACUMULACIÓN DE LODOS

Consiste en la habilitación del acero encofrado y vaceado de concreto la caja de acumulación de lodos Una caja de acumulación de lodos es un dispositivo utilizado en sistemas de tratamiento de aguas residuales para separar y almacenar los sólidos sedimentables o lodos que se generan en el proceso de tratamiento.

16. TRAMPA DE NATAS Y SOLIDOS

Una trampa de natas y sólidos es un dispositivo utilizado en instalaciones de plomería y alcantarillado para separar y retener los sólidos, grasas y aceites que se generan en el flujo de aguas residuales antes de que ingresen al sistema de tratamiento de aguas.

17. ZANJA DE INFILTRACIÓN

Una zanja de infiltración es una técnica utilizada en el tratamiento de aguas pluviales y de escorrentía, que consiste en la excavación de una zanja en el terreno y la relleno con materiales permeables como grava, arena y piedra.

18. LAVADERO DOMICILIARIO

Un lavadero domiciliario es un área de lavado que se encuentra en una casa o vivienda. Generalmente está ubicado en el exterior de la casa, en el jardín, el patio o la terraza, y es utilizado para lavar ropa a mano, herramientas de jardín, vehículos, mascotas y otros objetos.

en este caso el lavadero se coloco afuera del UBS

PLANO
